VFD Solar Inverter Repair – A Complete Practical Example
VFDs (Variable Frequency Drives) and solar inverters are now a vital part of modern energy systems. However, they sometimes experience technical faults. Today, we will walk through the complete repair of a VFD inverter that had completely stopped working. This step-by-step post explains how the problem was identified and resolved.
Initial Inspection: Burnt Power Supply
The unit was completely dead. Upon inspection, we found the internal power supply had burnt out — possibly due to a lizard getting inside.
There were burn marks on the power supply board, especially at one spot where visible sparking had occurred. The first step was to thoroughly clean all dust and burnt debris.
Experimental Power-Up: Simple Voltage Doubler Circuit

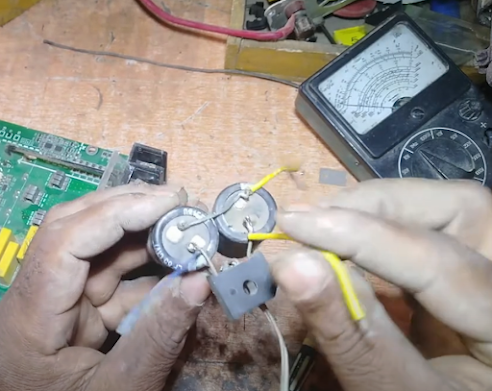

To temporarily power the damaged power supply, we built a simple AC-to-DC voltage doubler circuit using a bridge rectifier and two capacitors.
This circuit delivered around 600–700 volts, enough to test the board for troubleshooting.
Fault Tracing: SMD Components and Main IC Testing
After powering the board, we measured voltages at various points. At some spots, voltages were missing, indicating the main IC (3843) was shorted.
The IC was removed and tested separately. A new IC was installed, and a small amount of soldering paste was applied beforehand to ensure good joints.
Checking Other Components
We also checked all resistors, capacitors, SMD transistors, and power MOSFETs.
While the faulty IC was the main issue, there were also a few minor faults elsewhere. These were not detailed here to keep the post concise.
Final Testing and Reassembly
After reinstalling all components, we powered the board again and measured voltages. The correct voltages (5V, 12V, and 24V) were present on each capacitor, confirming that the power supply was fully restored.
Finally, the VFD's front panel and keypad were reconnected, and the complete unit was tested — it successfully powered on and worked.
Safety Precautions
Always take full precautions when working on a VFD or power supply. High voltage is present and can be dangerous.
If you are a beginner, work only under the supervision of a skilled technician.
Conclusion
This repair is just one example. VFD inverters can suffer from a wide variety of faults, and each has its own solution. However, if you have a basic understanding of electronics, you can begin to learn fault detection and repair techniques yourself.
🔁 If you found this information helpful, please like, share, and subscribe — more videos and blog posts are coming soon.
Keep us in your prayers — Allah Hafiz!
VFD repair in Urdu, Solar Inverter Fault Fix, IC 3843 problem, Voltage Doubler Circuit, VFD not turning on, Power supply burned, SMD transistor test, Solar inverter troubleshooting, Urdu VFD guide, How to repair inverter, VFD repair for technicians, Beginner VFD fix, Electronic fault detection, High voltage safety, Inverter repair images, Urdu blog on inverter repair, English Urdu VFD tutorial
وی ایف ڈی سولر انورٹر کی مرمت – ایک مکمل عملی مثال
وی ایف ڈی (وَیری ایبل فریکوئنسی ڈرائیو) سسٹم اور سولر انورٹر جدید توانائی کے نظام کا اہم حصہ بن چکے ہیں، لیکن بعض اوقات یہ یونٹ تکنیکی خرابی کا شکار ہو جاتے ہیں۔ آج ہم ایک ایسے وی ایف ڈی انورٹر کی مرمت کا مکمل طریقہ شیئر کریں گے جو مکمل طور پر بند ہو چکا تھا۔ اس تحریر میں ہم مرحلہ وار وضاحت کریں گے کہ مسئلہ کیسے پہچانا گیا اور اسے کیسے درست کیا گیا۔
ابتدائی معائنہ: پاورسپلای جل چکی تھی
یونٹ بالکل بند تھا۔ جانچ سے معلوم ہوا کہ اس کی اندرونی بجلی کی فراہمی (پاور سپلائی) جل چکی تھی، ممکنہ طور پر کسی چھپکلی کے اندر داخل ہونے کی وجہ س
پاور سپلائی کے بورڈ پر جلنے کے واضح نشانات تھے، خاص طور پر ایک جگہ جہاں چنگاری نکلی تھی۔ ہم نے ابتدائی مرحلے میں سارا گرد و غبار اور جلے ہوئے ذرات کو اچھی طرح صاف کی
تجرباتی بجلی فراہمی: وولٹیج بڑھانے والا سادہ سرکٹ
خراب پاور سپلائی کو وقتی طور پر بجلی فراہم کرنے کے لیے ہم نے ایک سادہ "برقِ مستقیم حاصل کرنے والا وولٹیج بڑھانے والا سرکٹ" تیار کیا، جس میں چار عدد ڈایوڈ اور دو عدد کپیسٹر استعمال کیے گئ
یہ سرکٹ تقریباً 600 سے 700 وولٹ فراہم کرتا ہے، جو بورڈ کی عارضی جانچ کے لیے کافی تھا۔
خرابی کی تلاش: باریک پرزوں اور مرکزی چپ کی جانچ
بورڈ کو بجلی دینے کے بعد ہم نے مختلف جگہوں پر وولٹیج ناپے۔ کچھ مقامات پر وولٹیج نہیں پہنچ رہے تھے، جس سے معلوم ہوا کہ مرکزی چپ (آئی سی نمبر 3843) خراب ہو چکی ہے
آئی سی کو بورڈ سے نکال کر علیحدہ جانچا گیا اور نیا آئی سی نصب کیا گیا۔ آئی سی لگانے سے پہلے جوڑ کو مضبوط بنانے کے لیے تھوڑی سی سولڈرنگ پیسٹ لگائی گئی
دیگر پرزوں کی جانچ
تمام ریزِسٹنس، کپیسٹر، باریک ٹرانزسٹر اور طاقتور سوئچنگ پرزے بھی جانچے گئے۔
اگرچہ مرکزی چپ ہی اصل خرابی تھی، لیکن مزید چند مقامات پر معمولی خرابیاں بھی پائی گئیں، جنہیں مختصر رکھا گیا تاکہ مضمون بہت طویل نہ ہو۔
حتمی جانچ اور دوبارہ آغاز
تمام پرزوں کی تنصیب کے بعد بورڈ کو دوبارہ بجلی دی گئی اور ہر کپیسٹر پر وولٹیج کو چیک کیا گیا۔ تمام وولٹیج (5، 12، اور 24 وولٹ) درست انداز میں موجود تھے، جو ظاہر کرتا ہے کہ پاور سپلائی مکمل طور پر بحال ہو چکی ہے
آخر میں وی ایف ڈی کا سامنے والا پینل اور بٹنوں والا حصہ دوبارہ جوڑ کر مکمل یونٹ کو چیک کیا گیا — اور یہ کامیابی سے چل پڑا۔
احتیاطی تدابیر
وی ایف ڈی یا پاور سپلائی کی جانچ کرتے وقت مکمل احتیاط کریں۔ اس میں بلند وولٹیج موجود ہوتا ہے جو نقصان دہ ثابت ہو سکتا ہے۔
اگر آپ نئے ہیں یا آپ کا تجربہ کم ہے تو کسی ماہر کاریگر کی نگرانی میں کام کریں۔
اختتامیہ
یہ مرمت ایک مثال ہے۔ وی ایف ڈی انورٹر میں مختلف قسم کی خرابیاں آ سکتی ہیں، اور ہر مسئلے کا حل الگ ہوتا ہے۔ لیکن اگر آپ کو الیکٹرانکس کی بنیادی سمجھ ہے تو آپ بھی سیکھ سکتے ہیں کہ ان مسائل کو کیسے پہچان کر درست کیا جائے۔
🔁 اگر آپ کو یہ معلومات فائدہ مند لگیں تو براہِ کرم اسے پسند کریں، شیئر کریں اور سبسکرائب کریں — مزید ویڈیوز اور بلاگ تحریریں جلد پیش کی جائیں گی۔
دعاؤں میں یاد رکھیں — اللہ حافظ
مزید سوالات کے جوابات نیچے دیکھیں
اکثر یہ مسئلہ اندرونی بجلی فراہم کرنے والے حصے کے جل جانے یا کسی کیڑے کے داخل ہونے سے پیدا ہوتا ہے۔
سوال: اگر وی ایف ڈی انورٹر آن نہ ہو تو سب سے پہلے کیا دیکھنا چاہیے؟
جواب: سب سے پہلے بجلی فراہم کرنے والا حصہ، برقی دباؤ کی فراہمی اور جلنے کے نشانات چیک کرنے چاہییں۔
سوال: بجلی فراہم کرنے والے حصے کو جانچنے کے لیے کون سا طریقہ استعمال کیا جا سکتا ہے؟
جواب: دوہرا برقی دباؤ پیدا کرنے والا سادہ پرزہ استعمال کیا جا سکتا ہے جس میں پُل درست کنندہ اور دو کپیسٹر شامل ہوتے ہیں۔
سوال: 3843 آئی سی خراب کیوں ہو سکتی ہے؟
جواب: برقی جھٹکے، اندرونی شارٹ سرکٹ یا دیگر پرزہ جات کی خرابی کی وجہ سے یہ پرزہ ناکام ہو سکتا ہے۔
سوال: کیا ایک عام صارف وی ایف ڈی کی مرمت کر سکتا ہے؟
جواب: اگر اسے بنیادی برقی معلومات حاصل ہوں تو احتیاط سے کچھ ابتدائی مرمت کی جا سکتی ہے، مگر بہتر ہے ماہر کی نگرانی میں کیا جائے۔
سوال: وی ایف ڈی انورٹر میں کون سے برقی دباؤ عموماً حاصل ہوتے ہیں؟
جواب: عموماً پانچ وولٹ، بارہ وولٹ اور چوبیس وولٹ دستیاب ہوتے ہیں۔
